Настройка антенны Дельта 3G

Сейчас получили широкое распространение сети беспроводного доступа в Интернет поколения 3G. Если в городе особых проблем с приёмом сигнала нет, то за городом (на даче), далеко не всегда можно получить высокоскоростную, устойчивую связь. Для повышения эффективности приёма производителями выпускается различное оборудование,- антенны, репитеры и т.п.

После общения с пользователями выяснились некоторые сложности при установке антенн за городом, вплоть до невозможности определить базовую станцию, на которую необходимо настроить антенну. Наши специалисты решили провести настройку и выработать методику и рекомендации для рядовых пользователей. Настройка проводилась в пос. Назия (ст. Жихарево) Кировского района Ленинградской области. Из оборудования использовались модем МТС модель Е171, ноутбук «TOSHIBA» (Satellite M20) и антеннa АППС «Дельта 16/1800-2170» (пр-во ЗАО «НПП ОСТ») с адаптером «Дельта 1,8-2,17»

Краткое описание антенны: 16-ти элементный волновой канал с вертикальной поляризацией, Ку – от 12,5 до 16 дБ, рабочая полоса частот 1800-2170 МГц, КСВН не более1,5, КЗД – 12 дБ, комплектуется кабелем длиной 9,4 м RG58U с гнездом FME. Адаптер – фрактальный облучатель с полосой пропускания 1800-2170МГц со штекером FME. На месте тестирования был активирован модем, чтобы определить уровень сигнала в доме и скорость передачи данных без повышения эффективности приёма с помощью антенны. Для измерения скорости скачивания использовался сайт тестирования 2ip.ru. Результат - уровень сигнала 30-40%, скорость скачивания в 3G – 200 -500 кбит/сек.

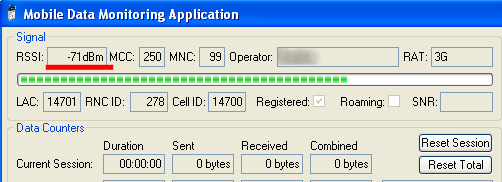

Разместив на открытой площадке ноутбук и антенну, была попытка определить местоположение базовой станции МТС. Поворотом антенны добились наиболее эффективного приема, контролируя его по индикатору уровня сигнала в программе MDMA.

Как выяснилось, передающая вышка МТС находилась совсем не там, где предполагалось ранее. Установили антенну на мачту и настроили на вышку, зная её предварительное местоположение. В итоге вышли на прямую видимость вышки, до неё оказалось порядка 5 км. Высота подвеса антенны над землей получилась порядка 10 м. Спустили кабель снижения в дом и подключились к ноутбуку. Уровень сигнала четко «встал» 100%. При измерении получили входящую скорость соединения от 3,7 Мбит/сек до 4,1 Мбит/сек. Эта скорость позволяет смотреть фильмы в режиме «online» в приличном качестве без какого либо «торможения». Для проверки отключили антенну от модема и перемеряли несколько раз скорость, получили 164-200 кбит/сек.

Как оказалось применение антенны в несколько раз улучшает качество приёма модема.

При наличии у 3G модема гнезда для внешней антенны CRC9 или TS9 лучше воспользоваться переходником CRC9-FME или TS9-FME. Преимущество данного подключения заключается в минимизации потерь сигнала при подключении модема к антенне, по сравнению с беспроводным подключением.
