Антенна Contact 2.0

Месторасположение испытания антенны было выбрано вдали от базовой станции МТС в частном доме  в п. Красный Бор Тосненского района Ленинградской области.

В эксперименте было задействовано следующее оборудование:

- нетбук Asus c операционной системой Windows 7 Starter и установленным приложением Коннект Менеджер;

- внешний USB-кабель длиной 1,8 м;

- LTE USB-модем ZTE 830FT МТС;

- переходник FME-TS9;

- антенна Contact 2.0.

В качестве измерителя уровня сигнала использовалось приложение Коннект Менеджер.

Ход испытания

Этап 1.

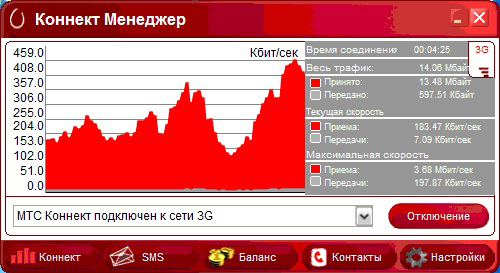

Через внешний USB-кабель подсоединяем модем к нетбуку без каких-либо дополнительных устройств, выполняем подключение к сети. В диалоговом меню Коннект Менеджер появляется сообщение о приеме данных стандарта 3G, при этом скорость приема данных не превышает 459 Кбит/с, максимальный уровень сигнала соответствует отметке 41%

Этап 2.

С помощью разъема FME-TS9 подключаем к модему антенну Contact 2.0, при этом все предыдущие настройки сохраняются. Примерно через 5-6 секунд после подключения в диалоговом окне появляется сообщение о приеме данных стандарта 4G. Скорость приема данных с антенной увеличилась до максимального значения 3 Мбит/с. Уровень сигнала стандарта 4G - 45%.
