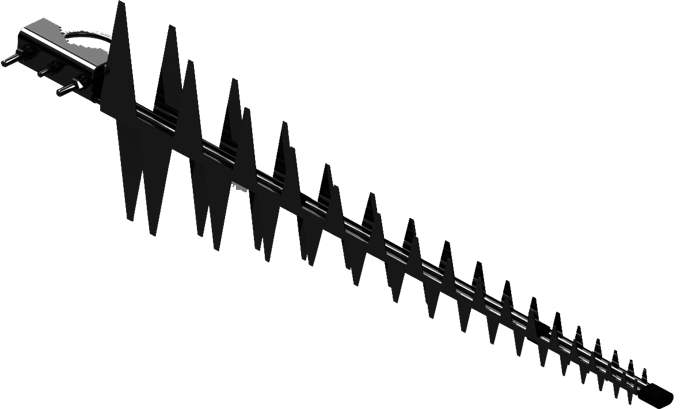

Антенна предназначена для работы с 3G/4G модемами и роутeрами, и позволяет увеличить скорость соединения и повысить уровень сигнала в условиях неустойчивого доступа в сетях передачи данных.
Антенна снабжена разъемом SMA или F типа. При необходимости комплектуется кабелем длиной 10 м с различными типами разъемов.
Антенна рассчитана на работу в диапазонах :
- LTE900, 3G900, GSM900: 900 МГц
- EDGE/GPRS/GSM: 1900/1800/900 МГц
- LTE(4G): 1800/2100/2600 МГц
- HSPA/HSPA+/UMTS: 2100/900 МГц
- Wi-Fi: 2300-2500 МГц
Основные технические характеристики
Диапазон рабочих частот, МГц...........................................900/1700 - 2800
Волновое сопротивление, Ом.................................................................50
Коэффициент усиления, дБ.........................................................7-9/12-14
Коэффициент защитного действия, дБ................................................15/25
Поляризация ..................................................................вертикальная
Тип разъема ................................................................................SMA или F
Габаритные размеры (длина × ширина × высота), мм..................750×200×83
Масса, кг, не более .........................................................................0,6
Для получения качественного приёма-передачи производят поиск направления на источник сигналов вращением антенны в горизонтальной плоскости. Затем антенну закрепляют на мачте с помощью хомута и гаек М6 с шайбами, находящимися на узле крепления, на котором также расположена шпилька с гайкой М6 и шайбами для подключения заземления.
Подключение антенны к антенному входу модемов, репитеров, роутеров и др. подобных устройств осуществляется через кабель снижения (кабельную сборку) или кабельную сборку совместно с переходником («пигтейлом») для устройств с антеннными микрогнёздами типа CRC9, TS9.
