Адаптер Дельта 1,8-2,17

Адаптер предназначен для беспроводного подключения к внешней антенне радиочастотных USB модемов стандартов связи UMTS, 3G и др. или сотовых телефонов - GSM 1800. Рекомендуемые внешние антенны - АППС Дельта 12/1800-2170 и Дельта 3G (АППС Дельта 16/1800-2170), изготавливаемые ЗАО «НПП ОСТ».

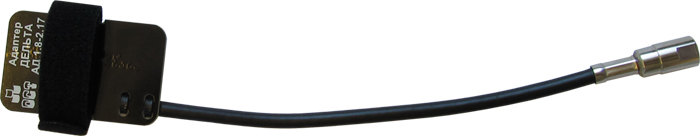

беспроводной адаптер для 3G модема




Основные технические характеристики:
1. Полоса рабочих частот, ГГц.......................................1,80 – 2,17;
2. Волновое сопротивление, Ом...................................................50;
3. Габаритные размеры платы адаптера
(длина × толщина × высота), мм..............................33,5×1,5×52,5;
4. Длина кабеля с вилкой FME, мм, не менее..............................160;
5. Масса, г, не более......................................................................25.
6. Условия эксплуатации:
интервал рабочих температур от 10 до 35°C;
относительная влажность воздуха 80% при 25С;
7. Транспортирование - любым видом закрытого транспорта при защите от механических повреждений и осадков в интервале тем-ператур от минус 50 до плюс 50С;
8. Хранение - в отапливаемых помещениях с естественной вентиляцией без агрессивных примесей в окружающей среде в ин-тервале температур от 5 до 40С в упаковке изготовителя.

    Для подключения расположить адаптер вплотную к корпусу модема  или телефона. Зафиксировать это положение свободным концом стяжки. Адаптер подключить к кабелю снижения внешней антенны с помощью вилки FME.

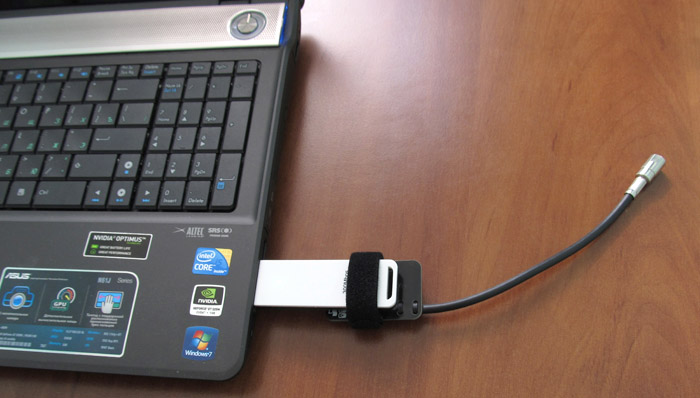

подключение 3G модема к наружной антенне


подключение смартфона к наружной антенне
