Дельта 3G

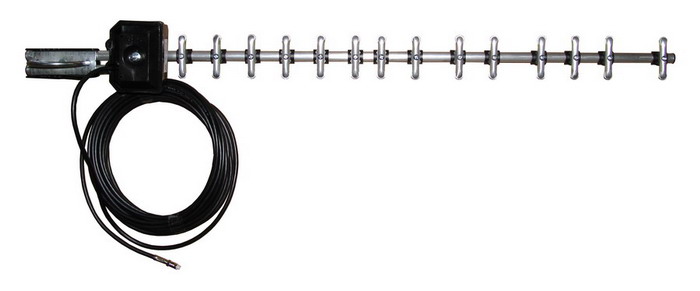

Антенна предназначена для работы в системах радиосвязи в стандартах UMTS и 3G. По климатическим условиям антенна рассчитана для работы в интервале температур от минус 40 до плюс 50°С и предельном значении относительной влажности воздуха 100% при 25°С.

Основные технические характеристики

Диапазон рабочих частот, МГц...........................................1800 - 2170

Волновое сопротивление, Ом..........................................................50

Коэффициент усиления, дБ...................................................12,5-16,0

Коэффициент защитного действия, дБ..............................................12

Коэффициент стоячей волны по напряжению, не более.....................1,5

Поляризация ...........................................................вертикальная

Длина кабеля снижения, м ..........................................................9,4

Габаритные размеры (длина × ширина × высота), мм.............772×80×94

Масса, кг, не более ..................................................................0,8

Антенну устанавливают на мачте или кронштейне. Для получения качественной связи производится поиск направления на источник сигнала. Затем антенна закрепляется на мачте или кронштейне с помощью хомута и гаек М6 с шайбами 6, находящимися на узле крепления, на котором также расположен винт М5 с гайкой М5 и шайбами для подключения заземления. В качестве мачты или кронштейна рекомендуется использовать металлическую трубу диаметром от 22 до 50 мм. После установки кабель снижения прикрепляется к мачте или кронштейну с помощью хомута (ремешка) из комплекта поставки антенны. На конце кабеля установлен разъем FME.

В продажу антенна поступает в нескольких вариантах:
- в полиэтиленовом пакете

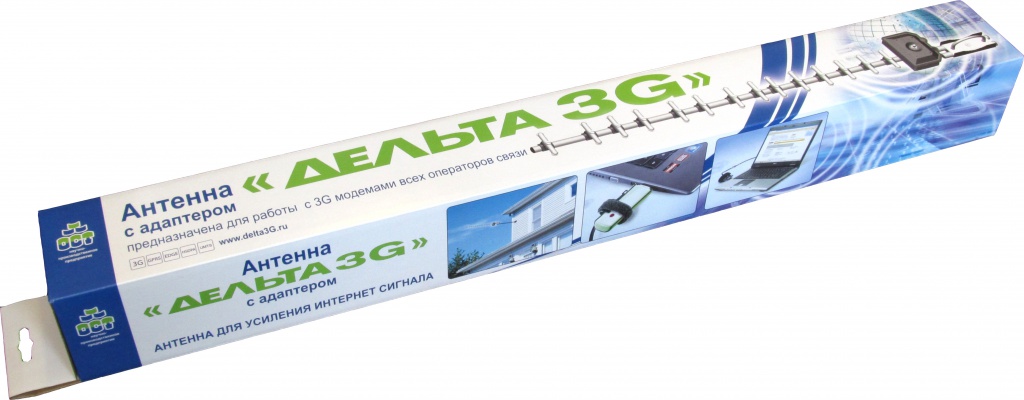

- в картонной коробке в комплекте с адаптером "Дельта 1,8-2,17" и кронштейном. Габариты коробки 820х88х88 мм.
- в картонной коробке в комплекте с кронштейном и переходником CRC9.

- в картонной коробке в комплекте с кронштейном и переходником TC9.

Комплект антенна Дельта 3G с адаптером Дельта 1,8-2,17
